DDSF150-M型 單相多費率分時電能表(模塊)

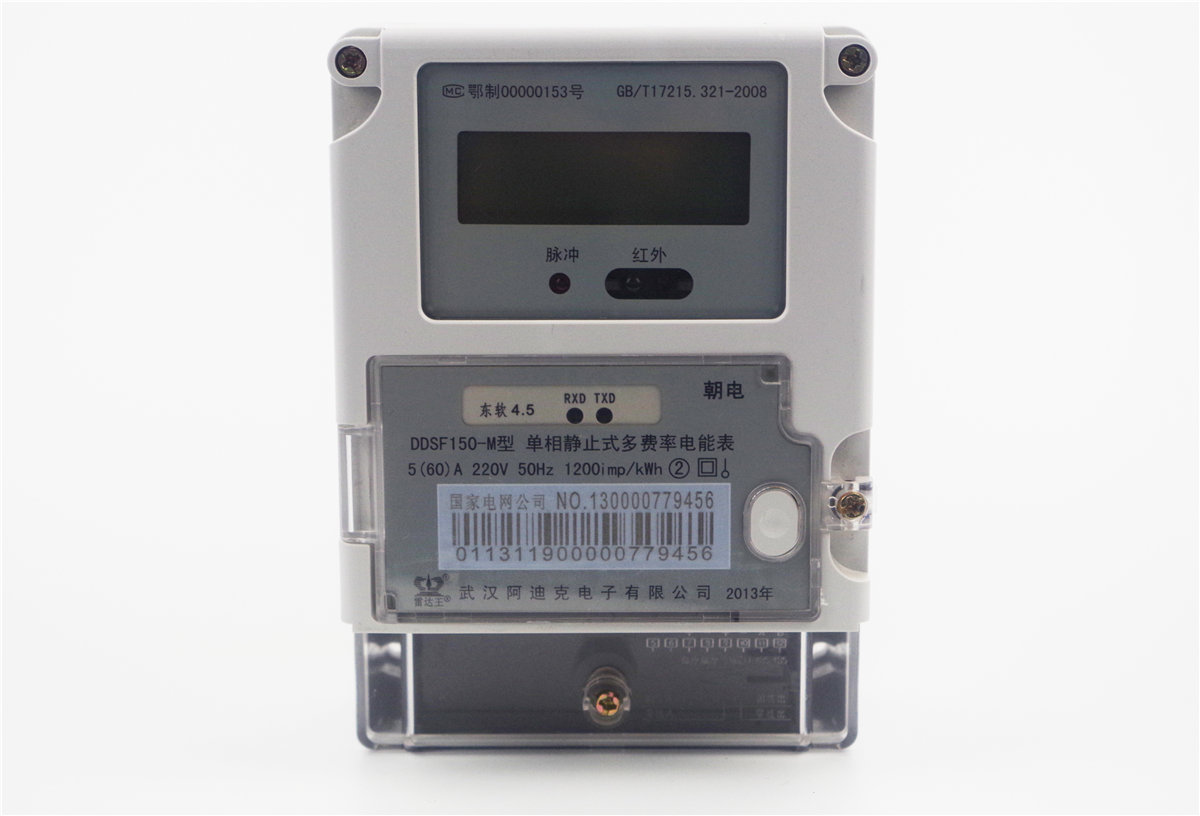

單相電子式多費率分時電能表(5DDSF150-M)
單相電子式多費率電能表，是根據國家電網“統一堅強智能電網”建設的總體要求，在國網公司電能表系列標準的基礎上研制而成的新一代電能表。
該電能表采用了超大規模數字信號處理芯片、永久保存信息的存貯器、全隔離標準RS485通訊接口和紅外通訊、大畫面寬溫液晶顯示等先進技術。電能表采用了先進的SMT表面貼裝工藝，外殼采用高強度、阻燃環保材料、造型新穎、美觀適用,具有較高的絕緣強度和耐腐蝕性。該表集眾多功能于一體，具有電能量計量、信息存儲及處理、信息交互等功能。
功能特點
Ø 電能計量：具有正向有功電能、反向有功電能計量功能，能存儲其數據，并可以據此設置組合有功。具有分時計量功能，有功電能量按相應的時段分別累計、存儲總、尖、峰、平、谷電能量。 能存儲12個結算日電量數據，結算時間可在每月1日至28 日中任何一日整點中設定。
Ø 時段費率：具有兩套費率時段表，可在約定的時刻自動轉換；每套費率至少支持4個費率。全年應較多可設置2個時區，在24h內較多可以任意編程8個時段；時段的較小間隔為15min；時段可跨越零點設置。
Ø 事件記錄：具有清零、編程、校時、掉電、開表蓋等事件記錄功能。
Ø 電量凍結：具有瞬時凍結、定時凍結、日凍結、約定凍結、整點凍結等凍結方式。
Ø 狀態指示：具有脈沖、LCD顯示出錯信息碼，以區分電能表工作狀態。
Ø 設計可靠：完善的電源和電磁兼容性設計，適合強電磁干擾和電源波動較大的場合；
Ø 通信方式：紅外+RS485接口+可選配多家載波、微功率無線通信模塊。
規格、型號及主要參數
|
接入方式 |
準確度 |
額定電壓V |
最大電流A |
常數 |
|
單相直通 |
2.0級 |
220 |
40 |
1600 |
|
220 |
60 |
1200 |
||
|
220 |
100 |
800 |
注：特殊常數可按要求定制。
主要技術參數
參比電壓： 220V
參比電流： 5A、10A、40A、60A、100A
參比頻率： 50Hz
基本誤差：符合GB/T17215.321-2008的要求
起動電流：≤0.004Ib(直接接入式)
潛 動：施加參比電壓的115％而電流線路無電流時，電能表測試輸出不應產生多于一個的脈沖。
功 耗: 電壓線路功耗（非通信狀態）：≤ 1.5W， 10VA
電壓線路功耗（通信狀態）：≤ 3W， 12VA
電流線路功耗：≤1VA(Ib)
工作溫度范圍：-25℃～60℃
極限工作溫度范圍：-40℃～70℃
儲存和運輸極限溫度范圍：-40℃～70℃
相對濕度：年平均 ＜75％
30天（一年內這些天是以自然方式分布） 95％
在其他天偶然出現 85％
大氣壓力：63.0kPa～106.0kPa（海拔4000m及以下）
正常工作電壓：0.9Un~1.1Un
擴展工作電壓：0.8Un~1.15Un
極限工作電壓：0.0Un~1.15Un
時鐘準確度： ≤0.5秒/天 （參比溫度23℃）
鋰電池容量：≥1.2Ah，停電后可供時鐘工作時間≥5年
停電后數據保存時間：≥ 10年
產品壽命：大于10年
外型尺寸：112 mm×160 mm×71mm
重量：約0.8kg
電能脈沖寬度：80±20ms，
典型值：80ms
紅外通信速率：1200bps
RS485速率：2400bps（典型值），600、1200、2400、4800、9600（可設置）
通信協議：符合DL/T645-2007《多功能電表通信協議》及其備案文件
載波模塊接口：符合國網要求的標準接口，載波模塊與表內通信速率為2400bps
