   　　DDS155型G2R(LoRaWAN)單相電子式電能表是我司研制的全數字化物聯網電能計量監測產品，采用SOC高集成度V9821S芯片，具有有功電能計量功能外，還有在線功率顯示、智能防竊電、遠程集中抄表等多種功能，通過LoRaWAN無線自組網絡將數據傳送到相應網關。采用2P導軌式表殼設計，具有體積小，高精度、低功耗，穩定性好，安裝方便等優點。可廣泛應用于城市、農村或工廠企業單相交流電的計量場合。

　　G2R：2P導軌式結構，LoRaWAN，天線外置，LCD：5+1

　　RT1: LoRaWAN模塊工作頻率470MHz

　　主要功能及特點

　　1、采用SOC單片機V9821S：增強型8052MCU內核，電能計量功能，集成模擬前端，RTC模塊，LCD驅動，FLASH，精確計量和顯示有功電能。

　　2、計量功能：具有正向有功電能、反向有功電能計量功能，能顯示和存儲其數據。

　　3、能耗監測：能在線監測組合有功總電量，正向有功總電量，反向有功總電量，電壓，電流，有功功率，電網頻率，功率因數，電表運行狀態字。

　　4、具有LoRaWAN無線自組網絡將數據傳送到相應網關，具有定時主動上傳數據，默認間隔10分鐘上傳一次數據(時間可設置，上傳數據：組合有功總電量，正向有功總電量，反向有功總電量，電壓，電流，有功功率，電網頻率，功率因數，電表運行狀態字)。

　　5、通信規約符合DL/T645-2007。

　　6、無線通訊，LoRaWAN無線自動組網，施工方便。

　　7、采用2P導軌式表殼設計，空間體積小，安裝方便。

   　　規格及主要技術參數

　　1. 符合國標GB/T17215.321-2008、DL/T645-2007標準

　　2. 額定電壓：220V

　　3. 工作電壓：70%～120%(額定電壓)

　　4. 標定電流：5(40)A，5(60)A

　　5. 精 度：1級，2級

　　6. 額定工作頻率：50Hz/60Hz

　　7. 脈沖常數：1200imp/kWh

　　8. 整機功耗：<0.6W

　　9. 啟動電流：≤0.004Ib

　　10. 外型尺寸：100mm×36mm×67mm

　　11. 工作壽命：>10年

　　12. 正常工作溫度：-25℃~ +60℃;

　　極限工作溫度：-40℃~ +60℃;

　　相對濕度：一般不大于85%，一年中可以30天(自然分布)有時達到95%

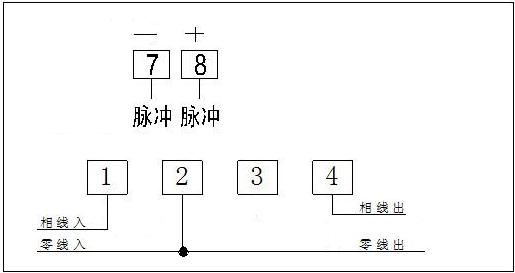

　　產品接線圖

　　主端子和輔助端子接線：

　　主端子接線如上圖所示，其中1為相線進，4為相線出， 2為零線進與零線出公共端。7、8為計量脈沖輸出。

　　顯示器及外型

　　顯示界面：

　　上電后，液晶屏全顯5秒，再顯示當前有功電能(W)，當前有功功率(P)，交替顯示。顯示界面如下圖。

　　在線：常亮表示已經入網，熄滅表示沒有入網;

　　脈沖：計量有功用電時閃爍，不計量時熄滅;

　　外形：

　　二維碼信息：包括產品型號，產品通訊地址，產品規格(電壓、電流)，通信規約
