RDK-SXPC01型 智能用電采集系統實訓平臺
電力用戶用電信息采集系統是智能電網建設的重要組成部分，隨著系統建設的持續開展，全國各地大量的電能量數據采集終端設備陸續投入運行。由于用電信息采集系統所涉及的設備多、技術復雜，運維工作量大，與傳統的電能計量裝置運維工作迥然不同，對運維人員的技術水平都有著很高的要求。本系統通過模擬現場設備的的運行工況，可以模擬演示電網信息采集過程中各類單、三相智能電能表，高、低壓負控終端，集中器等設備在運行中出現的故障，以及如何正確排除故障的操作流程。對于提高運維人員的業務技能和工作效率具有重要意義。
主要功能及特點
1. 采用頁面觸摸方式，操作直觀、簡便。
2. 支持公變臺區智能用電采集、專變智能用電采集兩大類。
3. 能通過Q/GDW1376.1-2013《電力用戶用電信息采集系統通信協議：主站與采集終端通信協議》規定。由控制臺通過通過集中器抄表演示。
4. 支持配置演示電能表故障狀態，并提供處理方式。
5. 支持電表故障、采集故障模擬。
6. 遠程控制停、送電。支持對于09版智能電表合閘允許按鍵提示。
可模擬的故障
1、 模塊壞
2、 信號弱
3、 電池欠壓
4、 黑屏
5、 ESAM故障，不能拉合閘
6、 控制回路錯誤Err-01
7、 ESAM錯誤Err-02
8、 內卡初始化錯誤Err-03
9、 時鐘電池電壓低Err-04
10、 內部程序錯誤Err-05
11、 存儲器故障或損壞Err-06
12、 時鐘故障Err-08
13、 認證錯誤Err-10
14、 ESAM驗證失敗Err-11
15、 過載Err-51
16、 電流嚴重不平衡Err-52
17、 過壓Err-53
18、 功率因數超限Err-54
19、 超有功需量報警事件Err-55
20、 有功電能方向改變Err-56

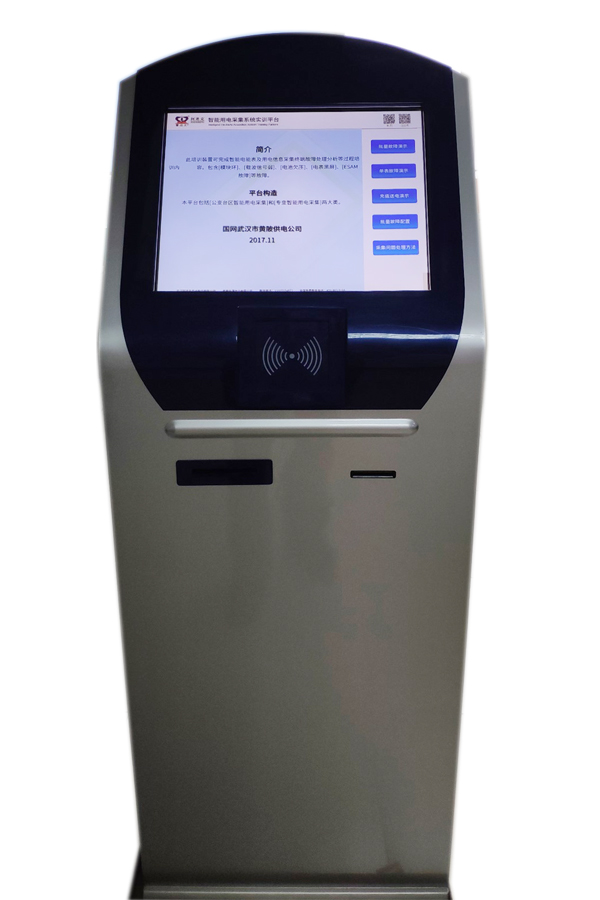

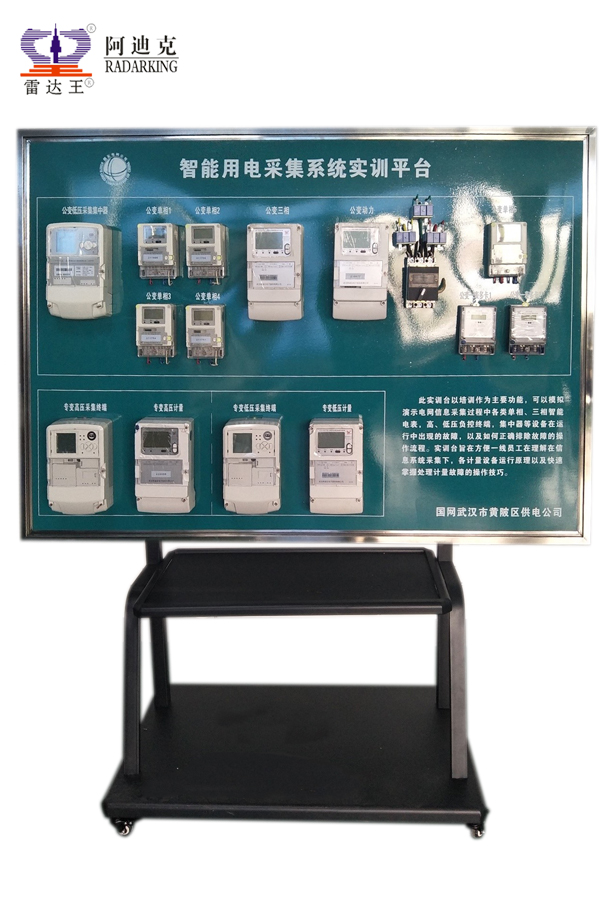

實訓平臺外形
規格及主要技術參數
1、 機柜：冷軋鋼板材質，堅硬厚實不易變形;
2、 主控模塊：19寸觸摸屏，高性能工控機;
3、 聲音模塊：多媒體音箱
4、 輸入電源：AC220V±10%，50HZ±5%
5、 工作環境：溫度：-10oC ~ +50 oC，相對溫度：35% ~ 85%
6、 采集設備：專變高壓計量終端、專變低壓計量終端、公變臺區采集集中器、單 相、三相智能電能表、公變動力智能電能表、電動空開。

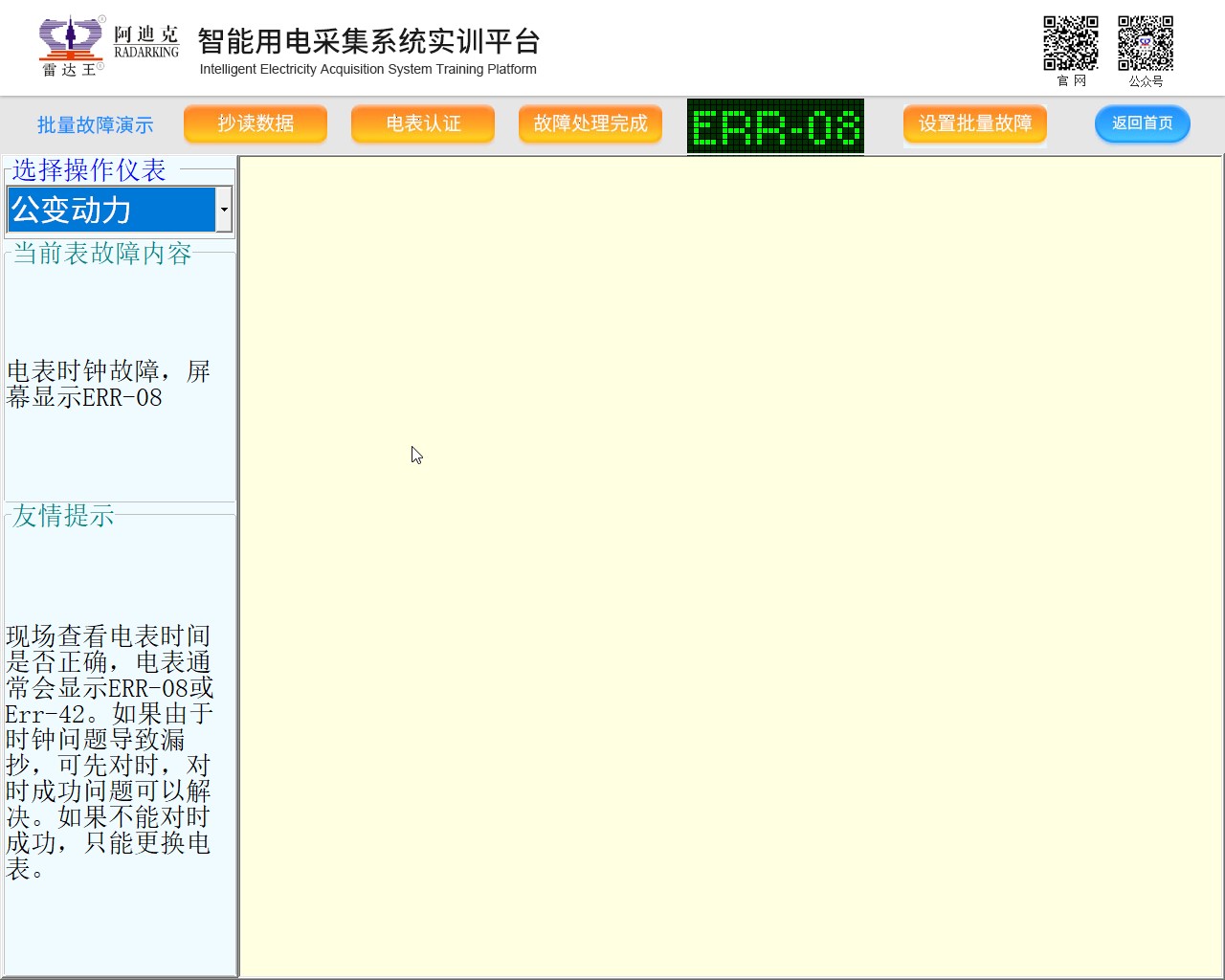

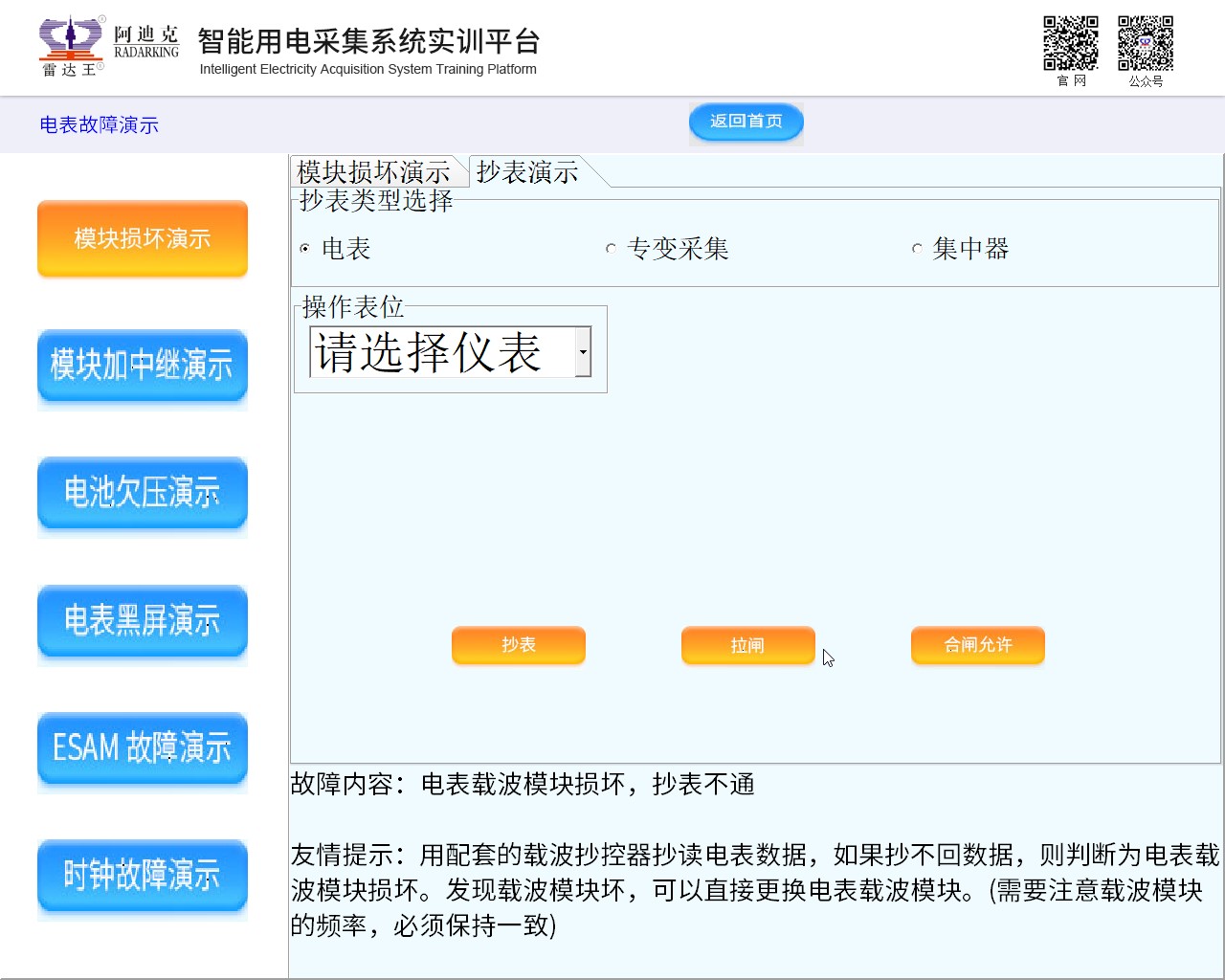

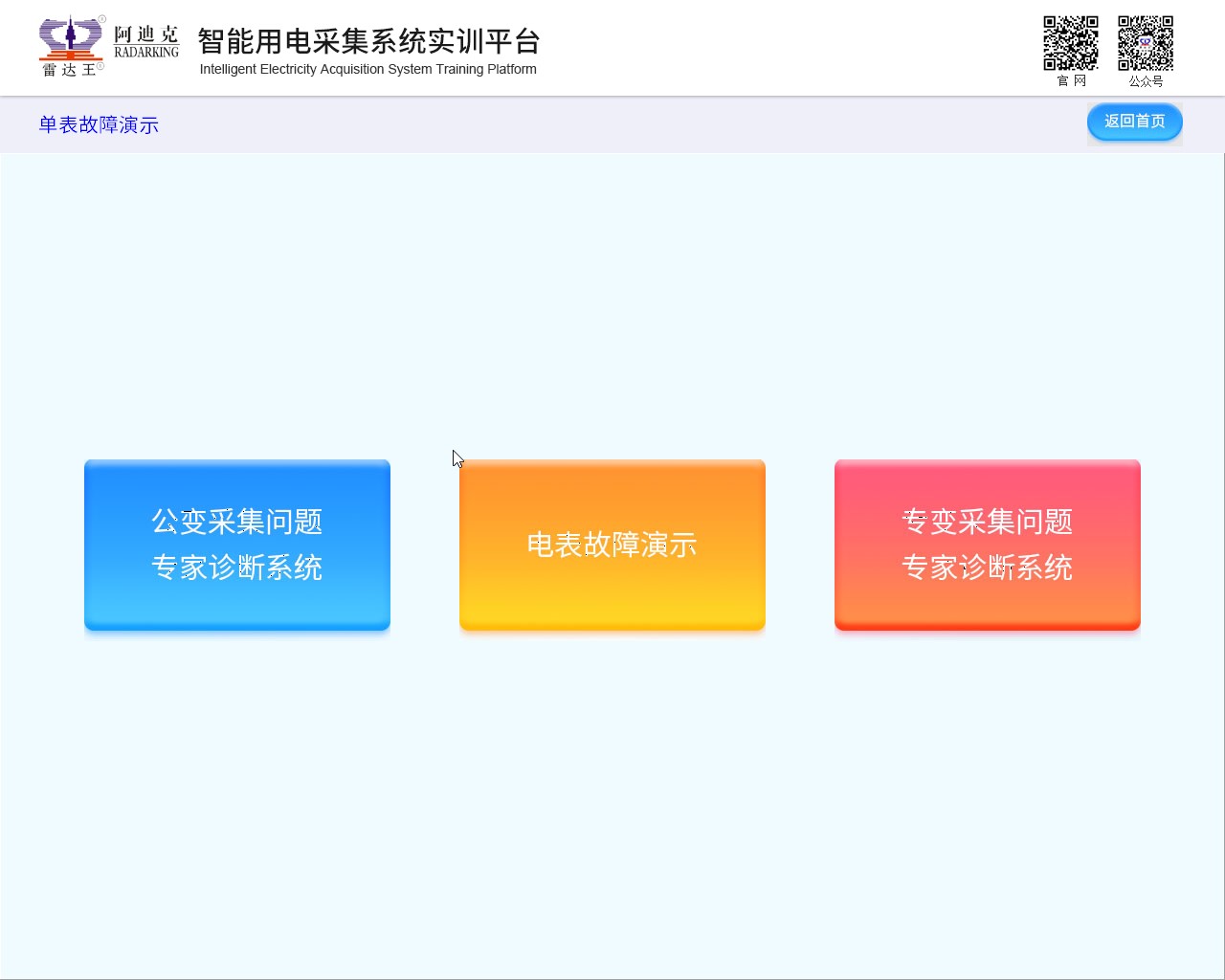

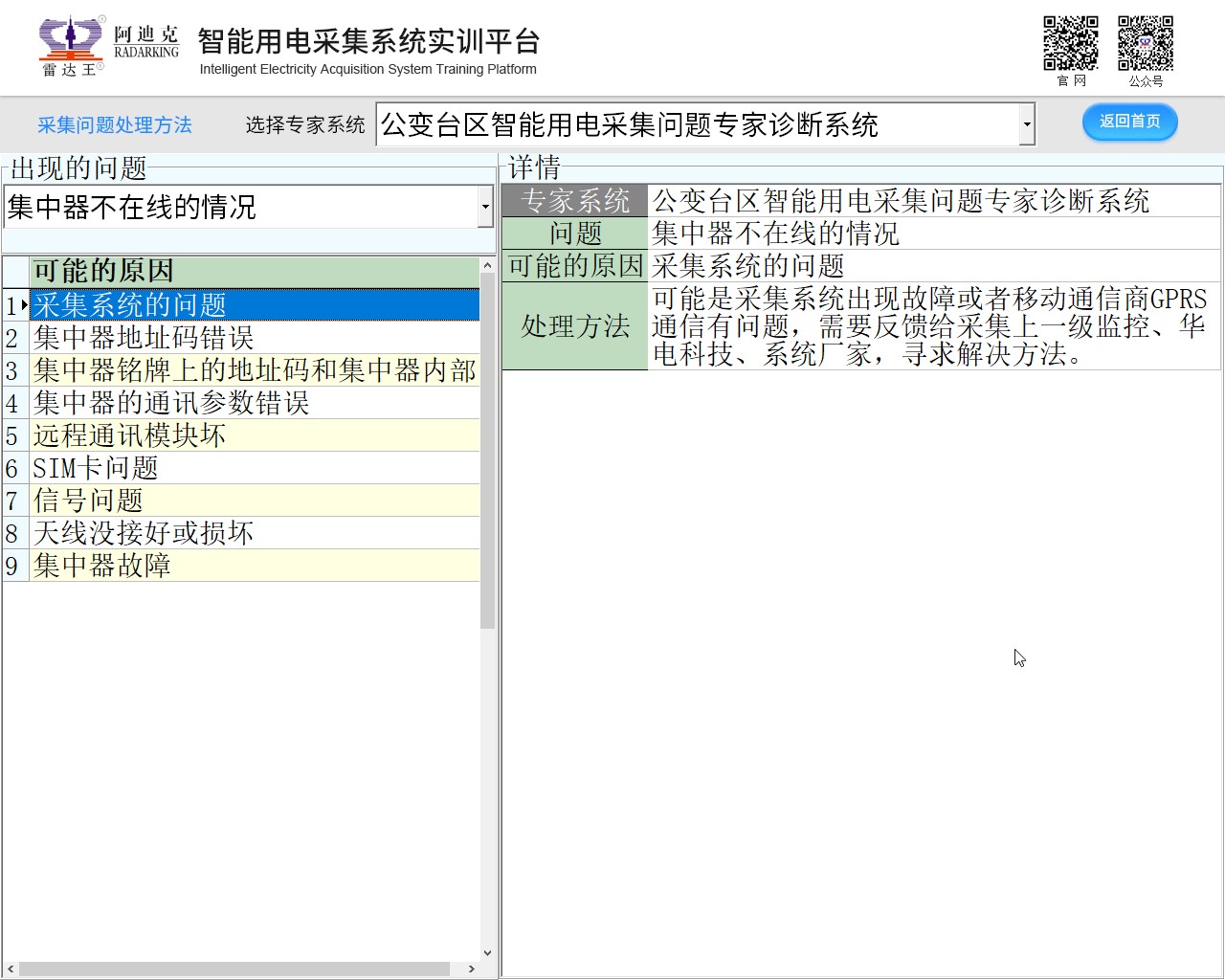

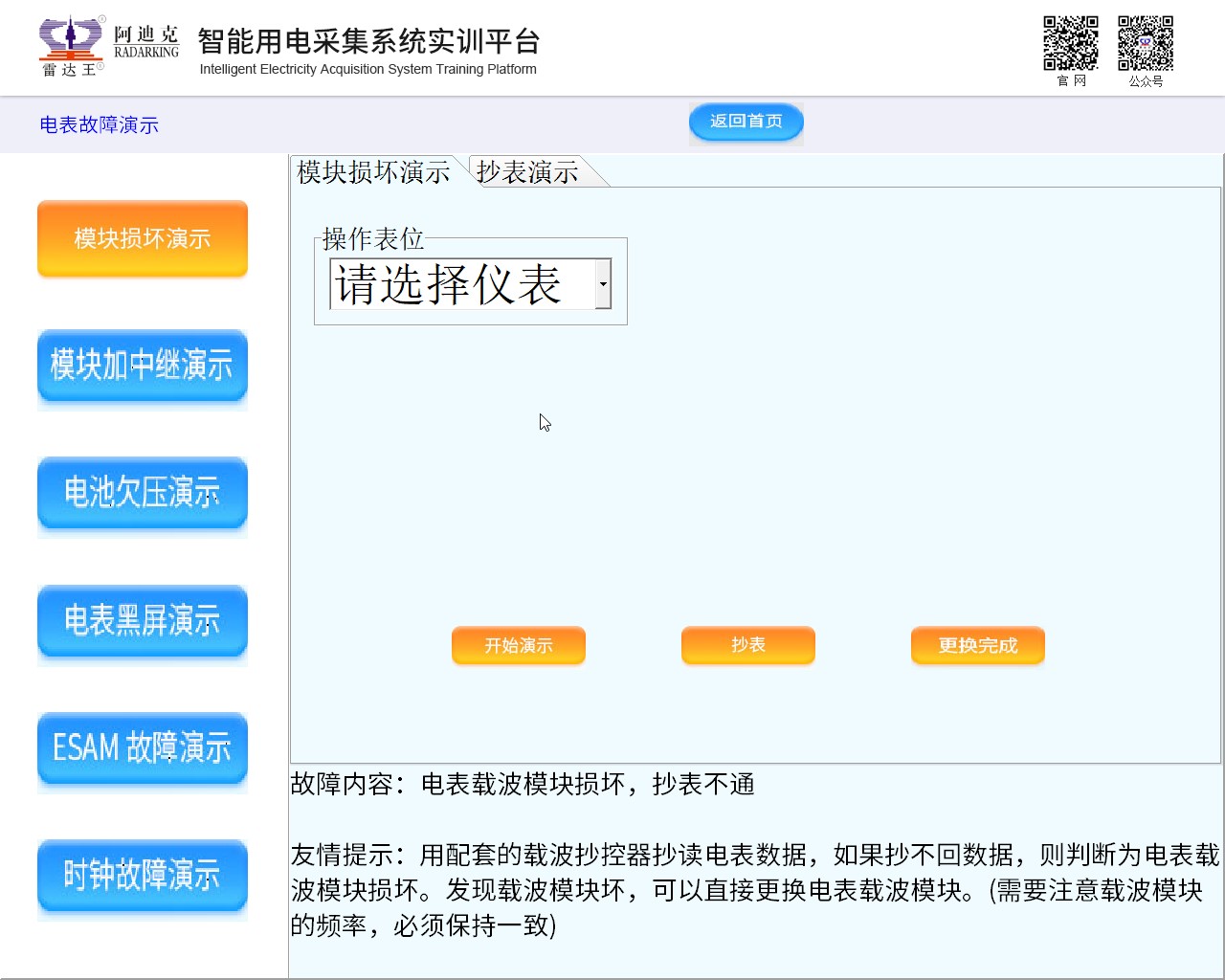

操作界面
