一、系統簡介
《 水、電、熱、氣“四表合一”信息采集(抄表)收費管理系統》是武漢阿迪克電子股份有限公司聯合時波網絡公司自主開發設計的能源物聯網收費管理系統。通過本系統將供電、供水、供熱、燃氣四種信息采集融合為一體，通過遠程采集到本地服務器或云服務器中，再實現收費管理等功能。同時為用戶提供完整、及時、準確的用能信息和多樣化的交費服務，改善客戶用能服務體驗，促進客戶能源消費觀念轉變，推動構建公開、透明、高效、便捷的“互聯網+ 能源”運營模式。具有良好的人機界面，能夠有效的統計和管理數據，并對數據的安全性做了有效的保密措施。安裝方便，是用電管理部門、商業廣場和物業小區等管理部門，提高用電用水管理水平，解決收費難問題的理想產品。
“四表合一”信息采集(抄表)收費系統由計量儀表、數據采集傳輸、計量收費、檔案管理、人員管理、交費充值、異常報警、能耗分析、數據共享和手機App 等組成。主要完成電能表/水表參數設置，商戶售電/售水管理及能耗管理工作，操作簡便，實行物業公司遠程實時操作實時監控，一些大集團和大物業，往往需要將多個物業環境、分散于各地的物業集中式收費和管理，面臨著數據公網傳輸，分布式財務操作，在線支付，總部財務接口等復雜的需求，預付費云平臺可以滿足此需求。
二、系統功能特點介紹
1. 架構方式：B/S架構;系統組成：抄表系統、收費系統、能耗系統;
2. 云端部署：云端統一部署，升級方便快速，客戶不需要安裝客戶端。系統軟件升級維護不再受到客戶網絡環境的困擾。
3. 系統規模：接入表不受數量、地域限制，一個賬戶可以管理多個項目，系統設計容量超過十萬個計量點。
4. 項目托管，免現場安裝：項目現場可以省去配置預付費服務器、安裝數據庫、短信貓等一系列工作。不但可以省去很多硬件成本，還能大大減少調試和維護成本。
5.收費種類： 電費、水費、燃氣費、附加費(物業費、衛生費、房租等)。付費方式多樣化：可采取不計費，系統預付費、后付費，表計預付費四種收費方式。
6. 結算方式：采用金額結算方式。
7. 支付方式：微信、支付寶、網銀、現金等多種方式。
8. 遠程抄表，遠程售電：抄表信息通過網關實時上傳到云平臺，快速便捷，免去人工抄表;財務集中管理，電量實時下發，并比對充值次數防止作弊;支持一戶一電價，一戶一水價。
9. 通信方式：LoRaWAN、NB-IoT。
10. 支持儀表：遠傳(開關)電表、遠程費控電表，遠傳水表、遠傳閥控水表等。
11. 數據采集和通斷控制：系統可自動定時采集、手動實時采集;用戶欠費儀表自動斷開，充值后無欠費則自動接通;也可手動遠程控制。
12. 異常報警：用戶剩余金額閾值報警，欠費斷電報警，水電表和網關離線報警、采集失敗報警等。
13. 報警提醒方式：電話、短信、微信推送、手機APP、客戶端。
14. 實時信息(可選)：實時抄讀用戶電壓、電流、功率、功率因數等用電實時信息。
15. 數據顯示：表格顯示、儀表盤顯示、趨勢曲線顯示、柱狀對比顯示。
16. 數據共享：可集成其他系統數據，也可為其他系統提供數據接口。提供統一的第三方API或SDK開發接口，第三方平臺可選擇數據接入或完全接管。
17. 能耗分析(可選)：用戶和管理員都可查詢預付費表或管控表每天的用能狀況;可提供能耗分析+財務軌跡一體式綜合管理報表，包含用戶表的能耗、財務數據、能耗和財務的期初期末值等數據。能耗圖形界面支持儀表盤、柱狀圖、曲線等多種圖像界面自由切換。
18. 性能參數：支持海量數據高速檢索。
19. 權限管理：多級用戶權限管理和相關的數據保護;可對管理員和業主分別給與不同的權限進行相應的操作。賬戶與項目掛鉤，每個物業環境的財務數據互相獨立;角色設置與賬戶設置分離;集團總部用戶可訪問多個項目。
20. 手機APP：業主可以通過登錄手機APP進行注冊/登錄、購水購電、充值、實時信息查詢、狀態信息查詢、歷史信息查詢等操作。
21. 數據安全：公網傳輸數據采用AES加密算法，秘鑰分發機制等保障數據安全。
22. 安全用電：過電壓、過電流及功率超限、定時時間通斷控制、惡性負載控制、基礎免費電量、費控和強控等，如學校學生宿舍，特殊辦公區域等應用環境。
三、系統架構介紹

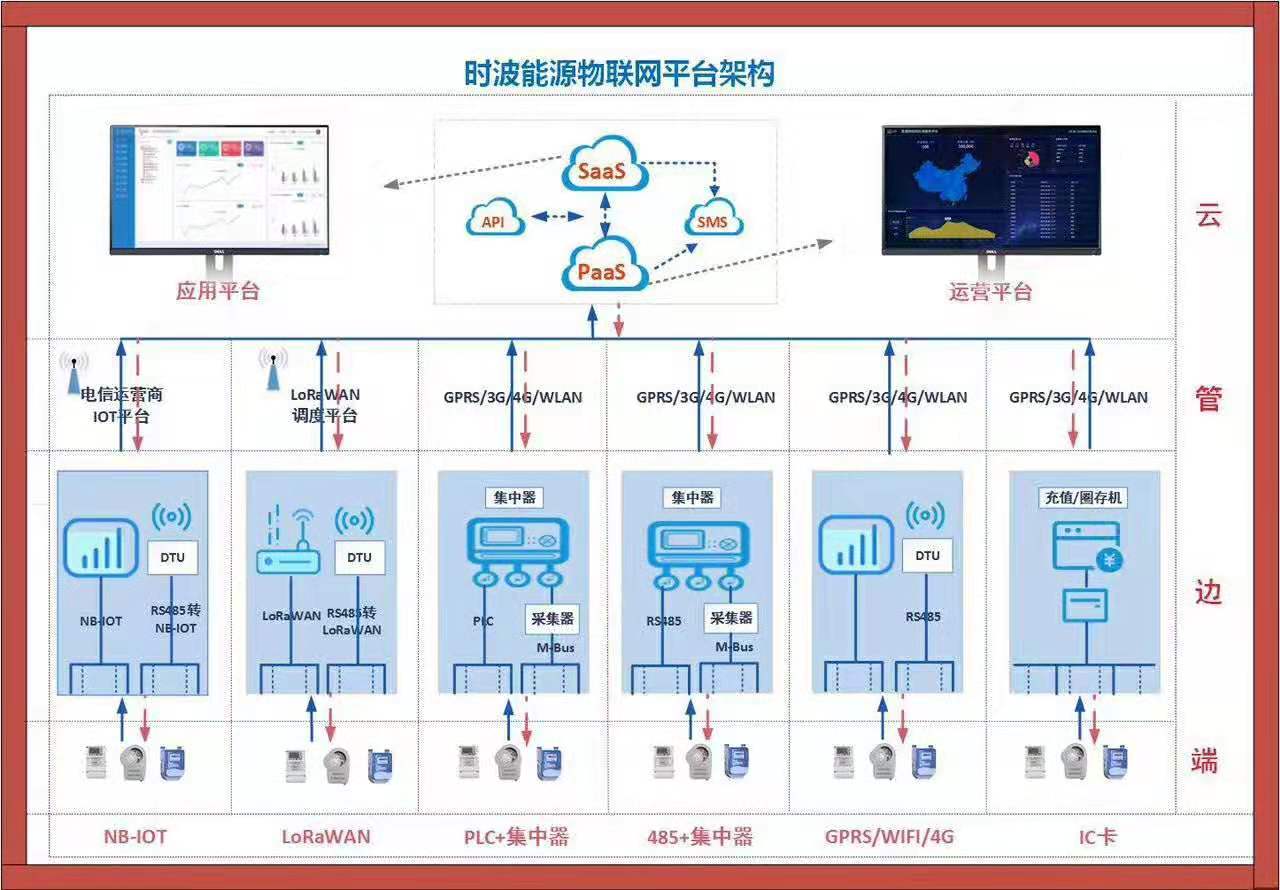

本系統由端、邊、管、云 ，以及完善的標準體系和安全體系組成。
端：系統感知層，通過安裝在帶有通訊接口的電表、水表、氣表等能耗傳感器， 實施對負荷用電量的實時監測。監測數據包括：電壓、電流、有功功率、無功功率、功率因數、有功無功電能、諧波、環境與開關狀態、事件記錄等用電參數，及用水用氣的使用量。
邊：通信傳輸層，通過安裝較新物聯網技術LoRaWAN網關基站，結合LoRaWAN采集設備將底層傳感數據搜集。
管：通信方式層，通過電信運營商IOT平臺，LoRaWAN調度平臺，2G/3G/4G網絡將數據上傳到時波PaaS平臺。
云：應用層，通過系統軟件完成數據采集、校驗、分析、處理、系統維護、授權使用權限分級控制等;并可將現場運行的重要數據、報警信息、故障信息等通過手機或PC端傳送到企業決策人員。
四、硬件產品介紹
4.1.LoRaWAN單相電能表

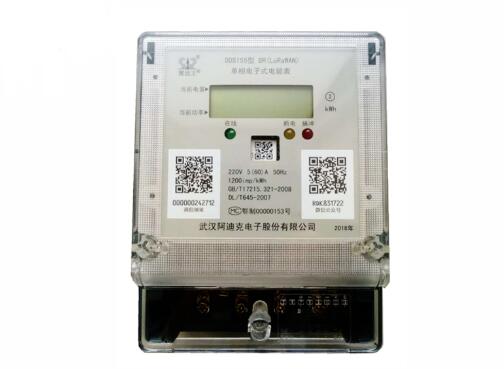

DDS155型BR(LoRaWAN)單相電子式電能表是我司研制的全數字化電能表，采用SOC高集成度V9821S芯片，具有有功電能計量功能外，還有在線功率顯示、智能防竊電、過載控制、遠程集中抄表等多種功能，通過LoRaWAN無線自組網絡將數據傳送到相應網關。具有高精度、低功耗，穩定性好?？蓮V泛應用于城市、農村或工廠企業單相交流電的計量場合。
一、主要功能及特點
1、采用SOC單片機V9821S：增強型8052MCU內核，電能計量功能，集成模擬前端，RTC模塊，LCD驅動，FLASH，精確計量和顯示有功電能。
2、遠程斷、送電功能：根據具體用電情況，可以在主站端發出斷電指令，切斷用戶負載回路?；虬l出送電指令,接通用戶負載回路，支持一進兩出雙計量雙控。
3、具有LoRaWAN無線自組網絡將數據傳送到相應網關，具有主動上傳數據，默認間隔60分鐘上傳一次數據(時間可設置)。
4、通信規約符合DL/T645-2007。
二、規格及主要技術參數
1. 符合國標GB/T17215.321-2008、DL/T645-2007標準
2. 額定電壓：220V
3. 工作電壓：80%～120%(額定電壓)
4. 標定電流：5(60)A
5. 精 度：2級
6. 額定工作頻率：50Hz/60Hz
7. 脈沖常數：1200imp/kWh
8. 整機功耗：<1.0W
9. 啟動電流：≤0.004Ib
10. 外型尺寸：154mm×110mm×60mm
11. 重 量：0.5kg
12. 工作壽命：>10年
13. 正常工作溫度：-25℃~ +55℃;極限工作溫度：-40℃~ +70℃;
相對濕度：一般不大于85%，一年中可以30天(自然分布)有時達到95%
4.2.LoRaWAN三相電能表

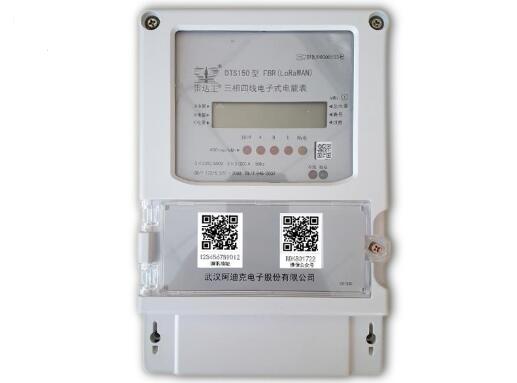

DTS150型FBR三相四線電子式電能表符合GB/T17215.321-2008標準，采用先進的SMT生產工藝設計、制作，用于計量三相有功電能表，采用LCD顯示，具有缺相指示功能、斷電以及485通訊功能通過LoRaWAN無線自組網絡將數據傳送到相應網關。具有高精度、低功耗，穩定性好?？蓮V泛應用于城市、農村或工廠企業單相交流電的計量場合。
一、主要功能
1、精確計量總有功電能和各分相電能。
2、遠程斷、送電功能：根據具體用電情況，可以在主站端發出斷電指令，切斷用戶負載回路。或發出送電指令,接通用戶負載回路，支持開關內置和開關外置兩種。
3、具有LoRaWAN無線自組網絡將數據傳送到相應網關，具有主動上傳數據，默認間隔60分鐘上傳一次數據(時間可設置)。
4、進口單片微電腦控制，完全數字化計量，智能防竊電。
5、三相同時供電，三相四線只要有一相有電，電表就可正常工作;同時具有缺相顯示功能。
6、具有RS485通信接口。
7、顯示方式為液晶屏，可顯示六位整數二位小數。
8、通信規約符合DL/T645-2007
二、主要技術數據
1、符合國標GB/T17215.321-2008標準
2、額定電壓:3×220/380V (三相四線)
3、工作電壓:(70%-130%)額定電壓
4、標定電流:1.5(6)A 10(40)A 15(60)A 20(80)A;
5、準確度等級: 有功2.0級/1.0級
6、額定工作頻率:50Hz/60Hz
7、脈沖常數: 1.5(6)A 3200imp/kWh 10(40)A 800 imp/kWh 15(60)A 400 imp/kWh 20(80)A 400 imp/kWh
8、整機功耗: < 0.8W×3
9、啟動電流:≤0.004Ib
10、潛動：具有邏輯防潛動功能
11、外形尺寸:240mm×148mm×76mm
12、重 量:1.5kg
13、工作壽命:>10年
4.3.LoRaWAN智能水表

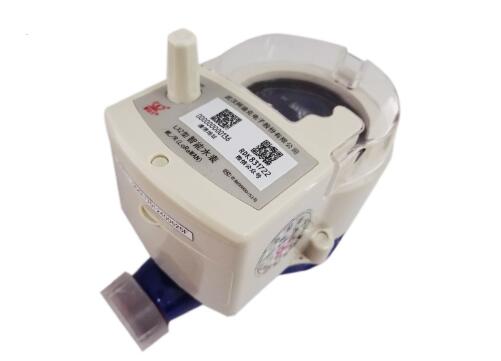

無線智能水表由遠傳基表、無線通訊模塊等部件組成。本產品可通過集中器完成點對點的數據采集，功耗低、壽命長、雙向數據傳輸，為實時數據的準確采集提供了可靠保障;無線水表每天自動上傳數據到集中器，集中器自動上傳數據到網絡平臺;本產品結構簡單、易于維護更換，無線纜連接，安裝方便快捷。
一、主要功能及特點
1、定時自動上傳數據。
2、無線通訊，安裝方便。
二、規格及主要技術參數
1.使用環境：水溫：0.1℃～30℃，防護等級：IP68
2.使用水壓：0.03MPa～1.0MPa
3.壓力損失：≤0.1MPa
4.4.LoRaWAN網關
物聯網網關是一款基于LoRaWAN協議的園區級通信網關。運行Linux操作系統。支持上行多信道并發,可更快捷高效的組建大容量物聯網絡系統,實現各類LoRa應用節點的數據采集、管理、控制和傳輸等功能。工作頻段433-915MHz,城市環境覆蓋范圍3km, 空曠區域覆蓋范圍15km, 支持接入15000個節點設備,網關通過2G/3G/4G、以太網接入云平臺。
產品特點
- 單網關較高支持10萬級的節點接入
- 較遠15km通訊距離
- 靈敏度高達143dBm
- 支持LoRaWAN協議
- 自適應數據傳輸率、多網關網絡候補、有效的防雷接地保護
- IP67防水等級
- GSM/ 3G/4G/以太網數據回傳能路
五、SaaS應用平臺系統界面介紹
本系統分為三個主要功能板塊，包含終端數據，收費應用，能耗監測。選取三個板塊部分界面分別介紹。
5.1.主頁

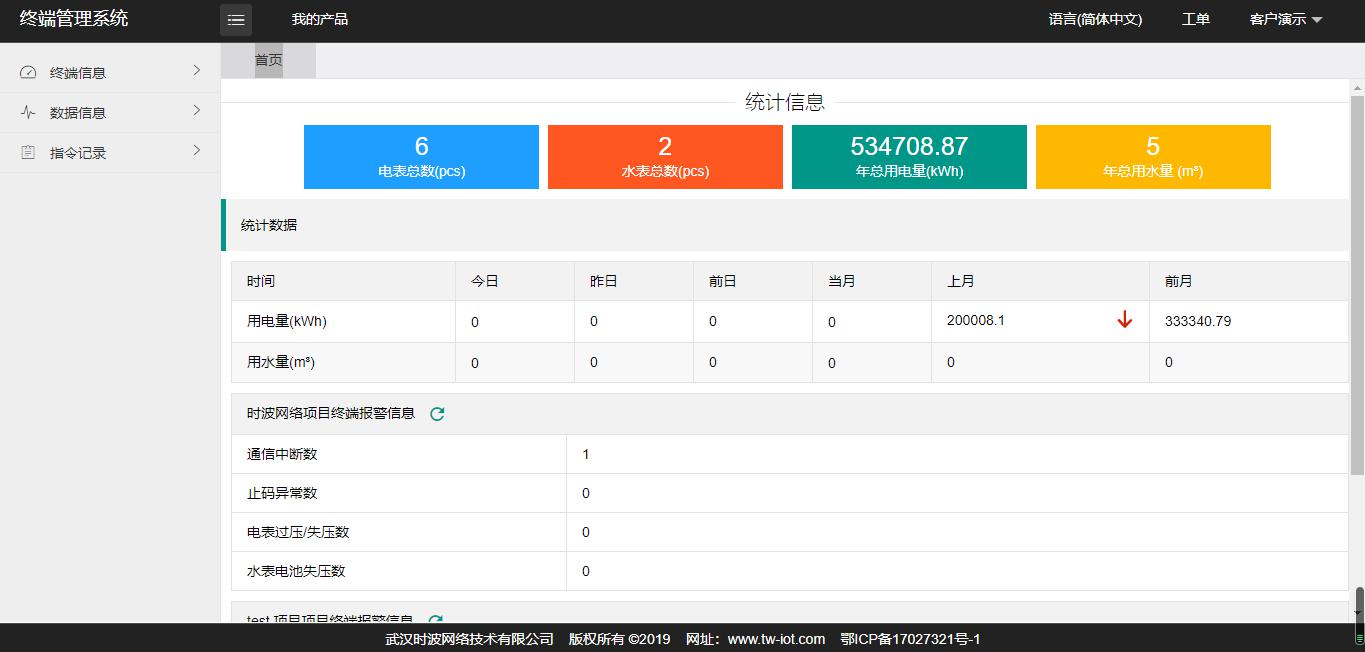

(1)向用戶展示水表電表等終端的數量和總用量。
(2)統計今日，上一日，本月，上一月的用電量和用水量，用量同比上升還是下降。項目信息告警：包含通信中斷數，止碼異常，電表過壓/失壓數量，水表過壓/失壓數量。
5.2.終端數據

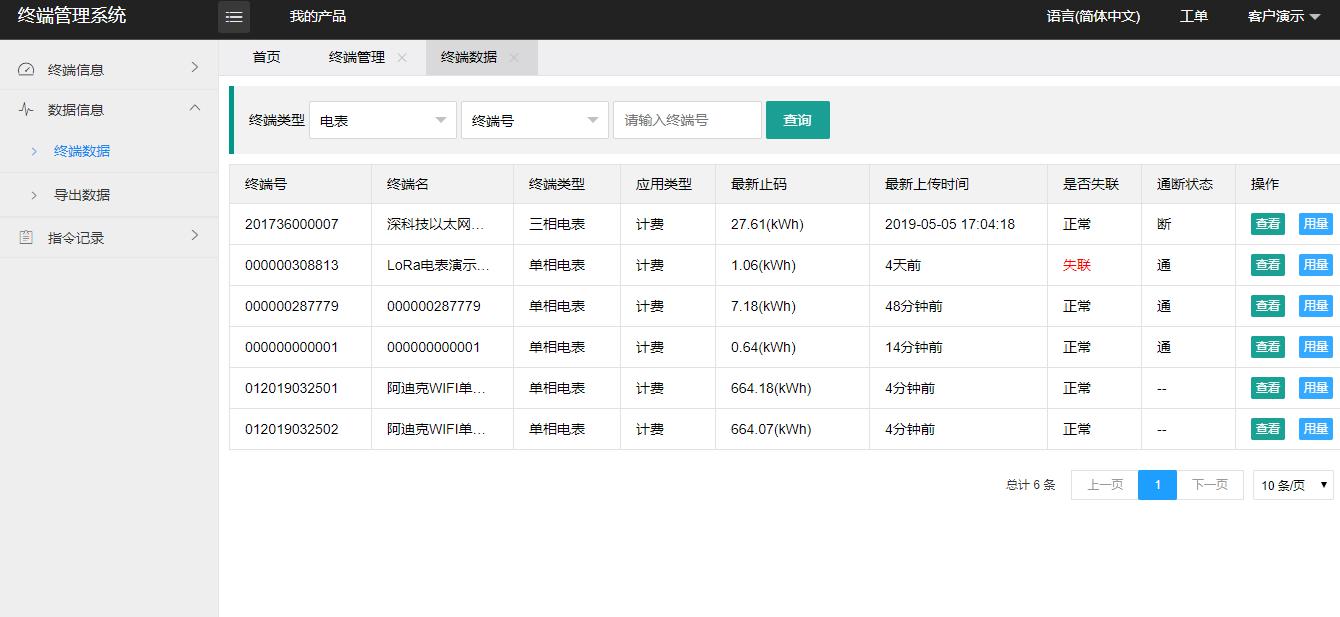

終端數據主要構建終端表計的基本信息，包含終端信息，數據信息，指令記錄。
5.3.收費應用

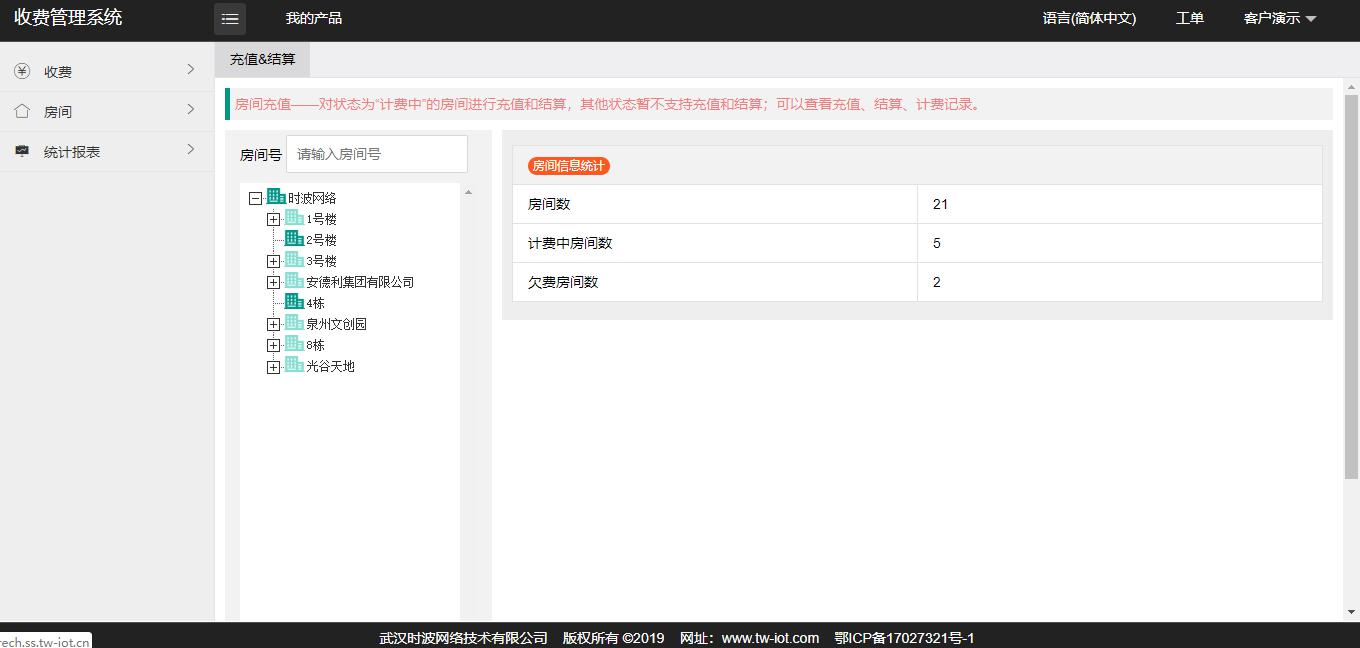

以房間為主體，對終端表計進行收費及統計報表的導出和查看。

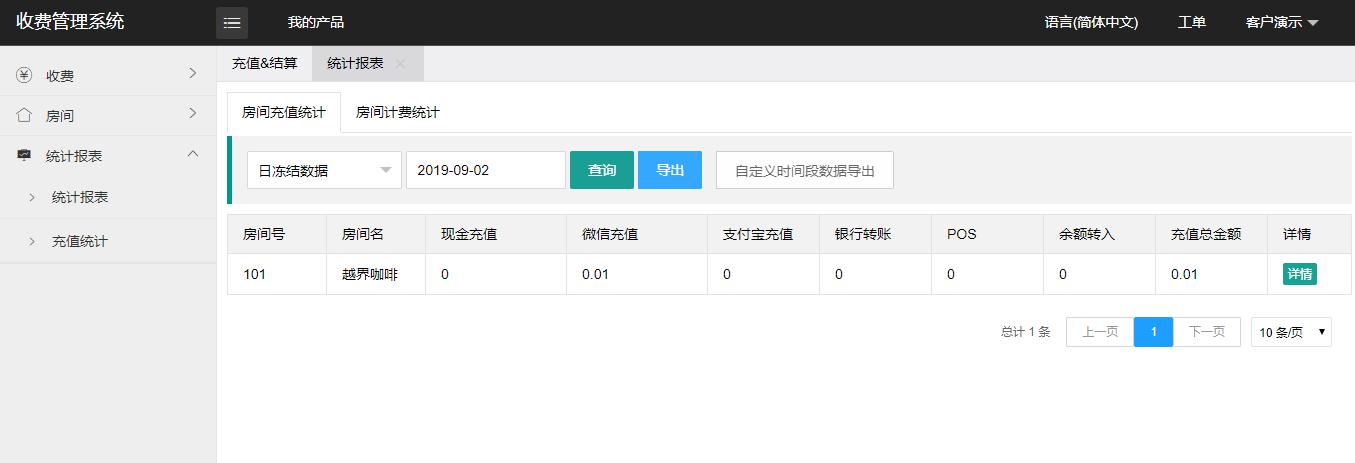

計報表可按日、月、年進行查詢，還可以自定義時間段進行充值繳費信息的統計，通過查詢和導出功能，可供用戶查詢及財務報表導出。
5.4.能耗監測

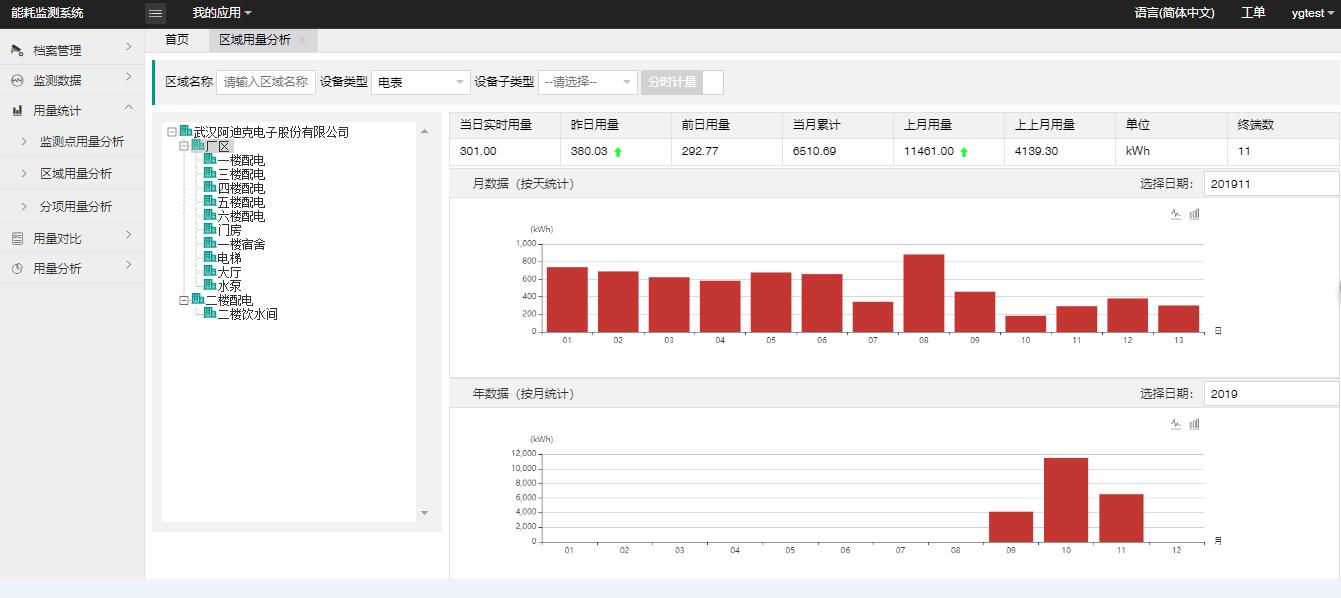

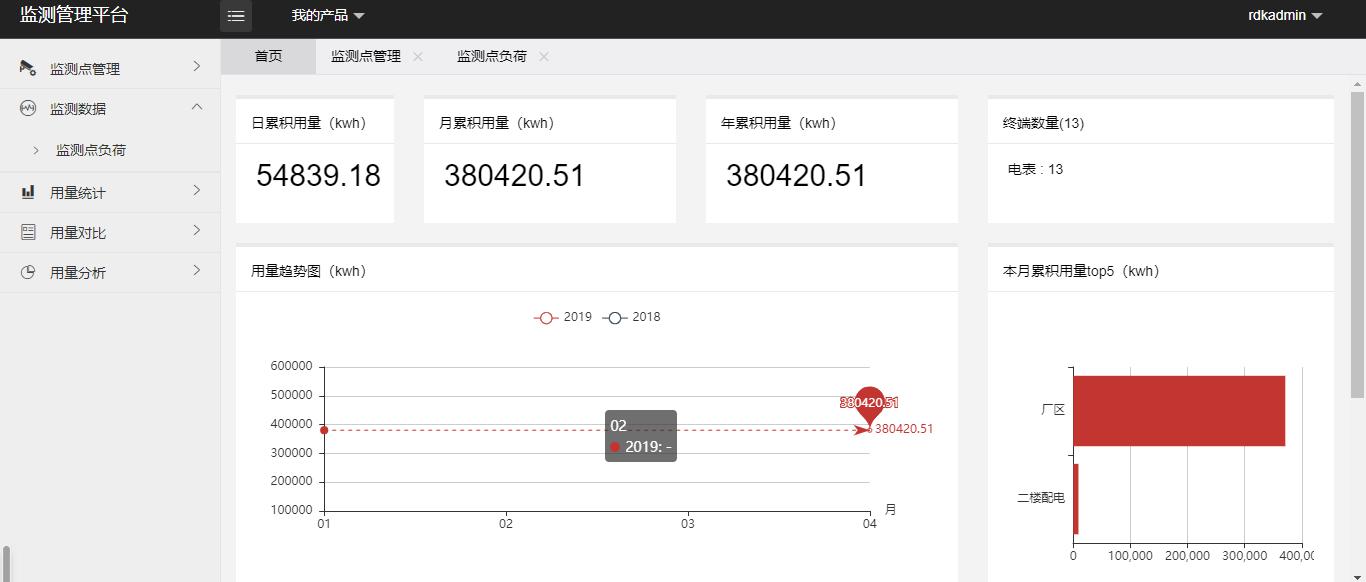

能耗是反映一個區域的用量情況。能耗分為6個模塊，分別是首頁，監測點管理，監測數據，用量統計，用量對比，用量分析。首頁之中有日累計用量，月累計用量，年累計用量，終端數量，用量趨勢，本月累計用量，用量趨勢比較。
進入區域用能統計頁面，選擇對應的區域和時間，即可查詢該區域下的用能統計。
六、手機APP(saas應用)
通過關注時波網絡微信公眾號(也可以物業提供微信公眾號)，選擇SaaS應用，即可查看自己的用電量、剩余金額、充值繳費、用量曲線、查看充值記錄。
6.1.首頁

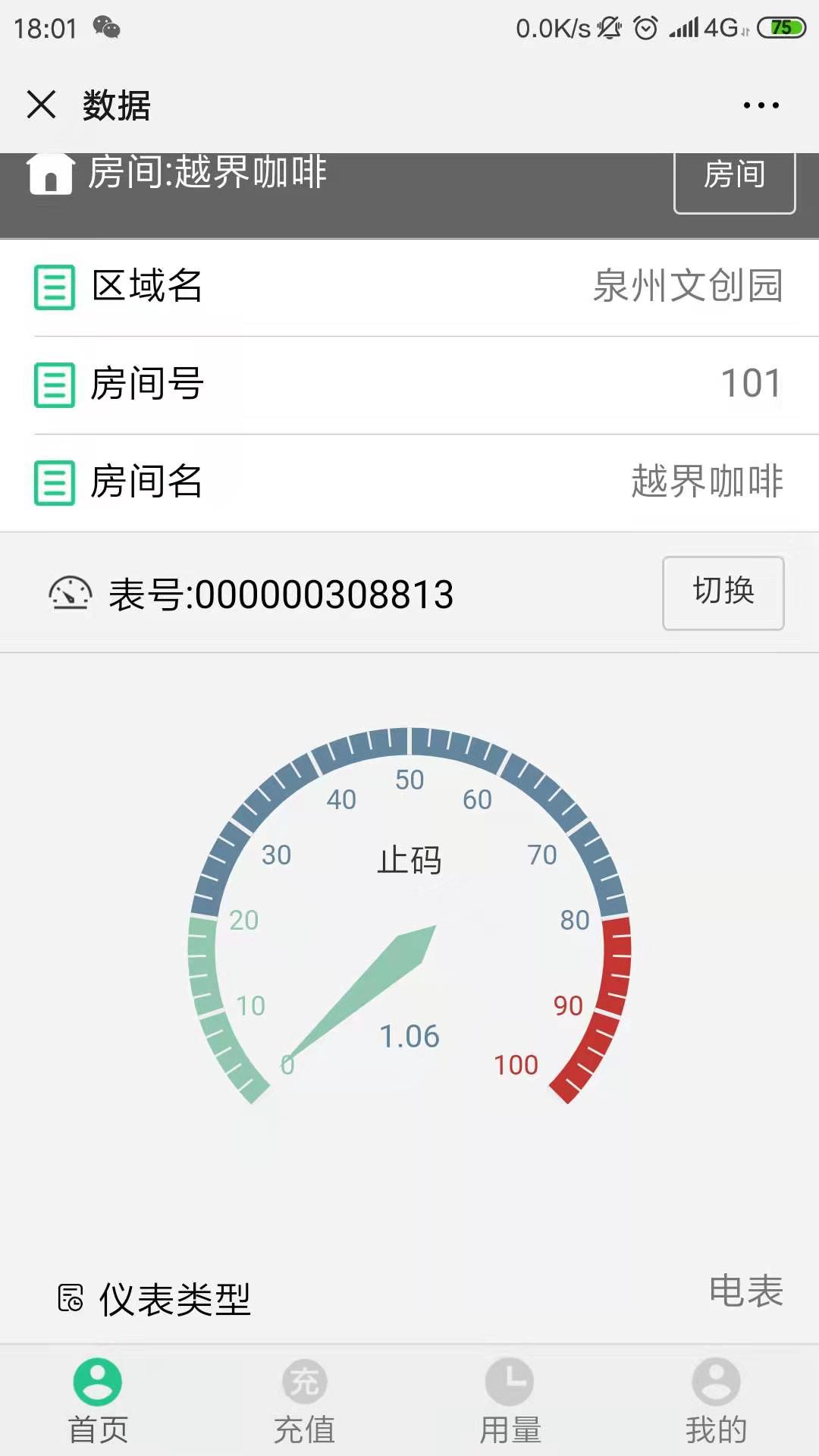

顯示用戶房間的基礎信息及房間內終端表計的表號，儀表類型，當前止碼，終端當前狀態，當天用量曲線圖。并可對多塊表計進行切換顯示。
首頁界面
6.2.充值

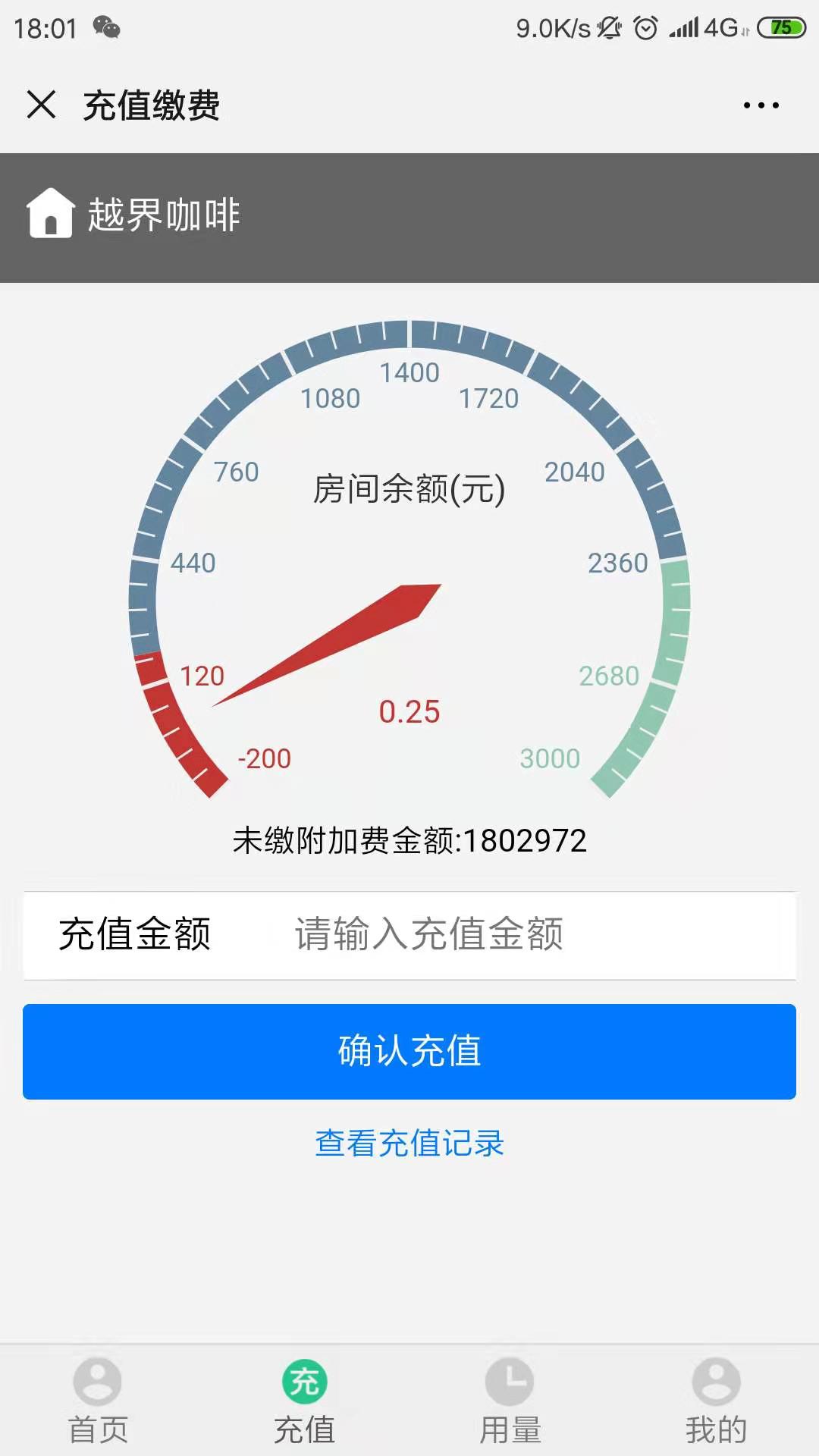

用戶可通過手機微信進行充值
充值界面
6.3.歷史用量

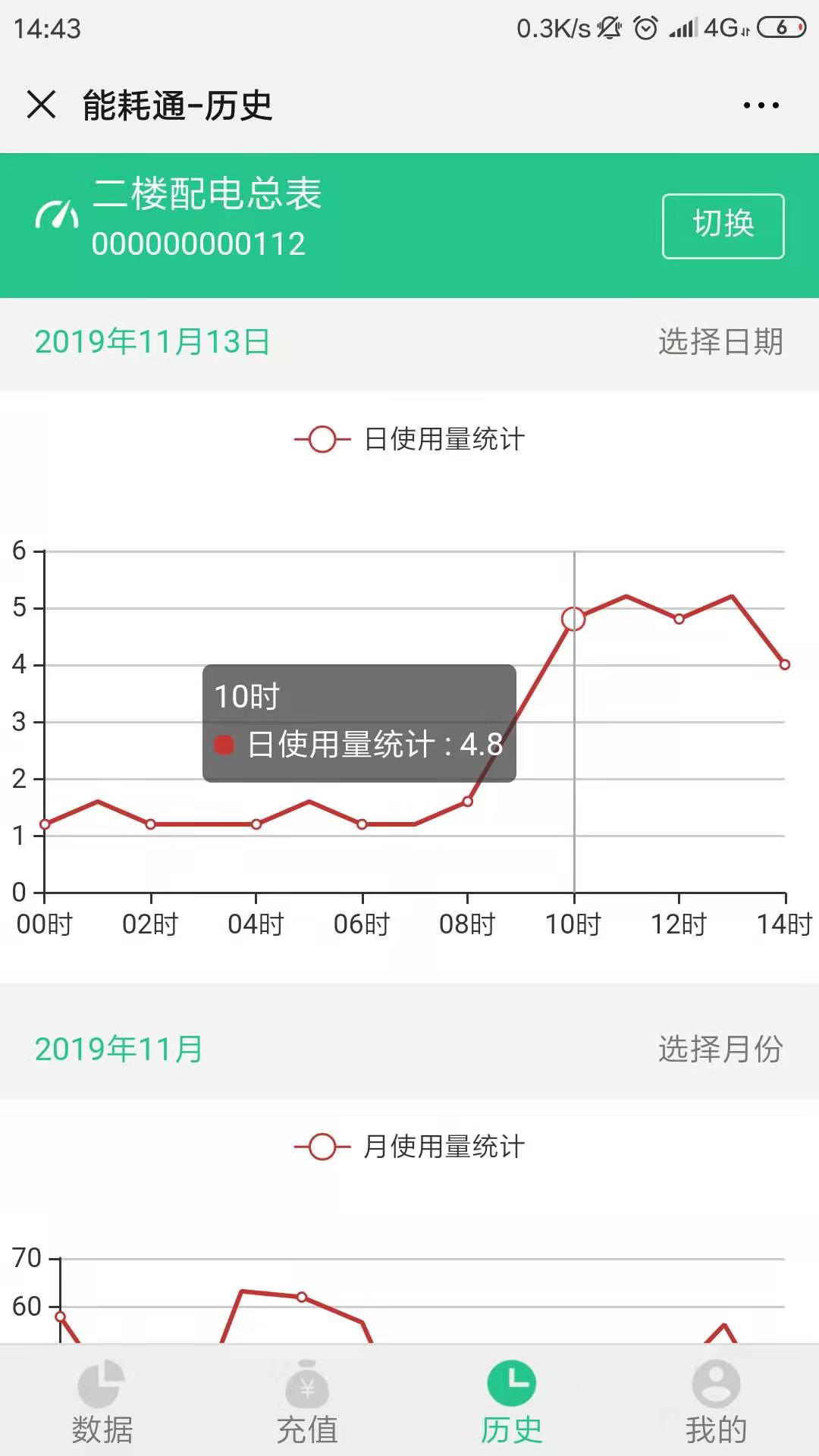

日數據可查看每日用電用水量，月數據可查看每月用電用水量。
歷史用量曲線圖界面
